三段引き出しを作って快適化

部材取りと設計

セレンゲティのサイドシート部分は我が家は電子レンジのスペースとなっていて、椅子として使ってはいません。そこを少し使いやすくしたくて、アマチュア木工をまたまた発揮して、ちょっとした改造というか、快適化というか。チャレンジです!
現在の状態です。「とりあえず配置」で使えないこともないけど、こういった配置はTanisanには、許せない。
物を出すにも、一回一回延長テーブルを上げ下げする必要もあるし、レンジも低くて寂しい感じがします。
簡単な図面を書いてから、余っているコンパネを使って裁断していきます。基本的にはマルノコは好きじゃないけど、大きいので致し方なく。
引き出しの構造も色々あって、悩んだあげく、この場合はやっぱりレールでしょうと、余っていた材料を掘り出して使用しました。

こういった穴開けは、きちんと穴のセンターに開かないと、金具がビスでずれてしまうんです。これを防ぐのがこれ。ドリルのセンタに着けるのですが、私の必需品です。便利な道具の購入先はツールズGRさん
仮組をしてみます。しかし、汚い材料ですね~。だってこれは元々外にあったものですから。年月共に風化して、解体した物を使ってみました。あとでメイクアップシートで隠れますから、大丈夫ですけど。
自分で作る物って、寸法が結構ずれてるときがあります。ですから、時々現物あわせをしないとイケナイですね。
良いようです。もう一つ気をつけないといけないのが、エントランスドアから入るかどうか。大きい物は中で組み立てないとだめなときもありますよね。

三段引き出しを組み立て行きます

実際の組み立てに入っていきます。ここで2作業日目に突入です。今日は主に引き出しの組立をおこないました。

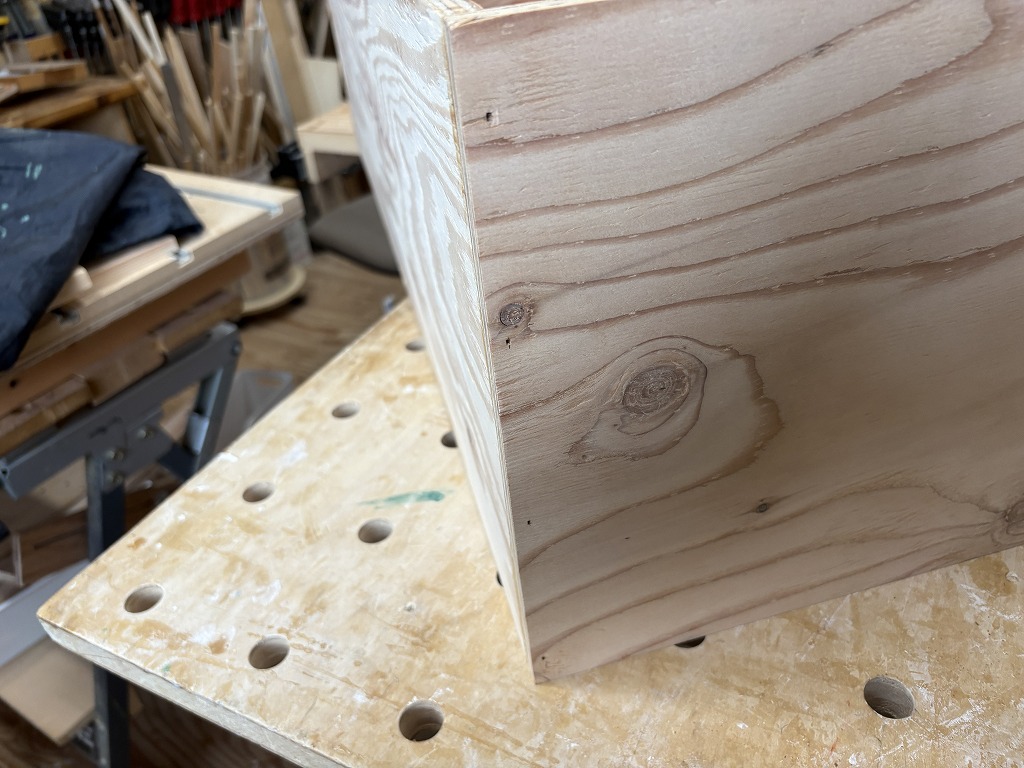

テーブルソーを使っての引き出し部材の切り出しを終えて、仮組です。
正確な部材の切り出しが必要とされます引き出しですが、今回はうまくいきました。実のところ、レールはあまり得意じゃないです。
最初に作ったとき、あまりうまく動かなかったことがトラウマになってました。
う~~ん。仲々イイ感じ。
おもしろくなってきたヨン♪
引き出し物を作ると決まってやってしまう、意味のない引き出しの出し入れ。この動きを見て『にんまり』してしまう自分。
前板を切り出して、メイクアップシートを張っていきます。裏の部分は、引き出しに隠れてしまうので、まあ適当に。お金もかかりますからね(^^ゞ結構面倒な位置合わせ。トランプを使って高さを合わせたり、クランプを使って微妙な位置にしっかり固定して取付ともう一つ手が必要になります。

完成しました。この時がたまらない!

引き出し本体の加工が終わりましたので、最後の仕上げをしていきます。今日で3作業日目。一気に完成まで持って行きます!
メイクアップシートを本体に貼り付けます。今回初めて、合板に貼り付けてみたのですが、セレンゲティの内装への張替より、エアの入りが全然無くて、とてもキレイに貼れたのが意外でした。
どうでしょう。キレイに隠れたでしょう。このシートは本当に良いですね。いつものお約束。見えなくなる所には、貼らない(笑)
キャンピングカーはこのままだと、引き出しが走行中に開いてしまいます。それをどうするか悩みました。
プッシュロックのツマミも売ってるんですけど、『バカ高い』。1個1500円あまり、3個で4500円にもなってしまうじゃん。やっぱり自分で作ろう!
今回のストッパー役を買って出たのが、広葉樹の端材貼り合わせ部材(余り物)
パドック、チーク、ウォルナットの3種貼り合わせ部材です。
つきました!ビスで取付です。
素人っぽくて良いでしょ。
こういった物は構造が単純なのが一番です。昔の家の扉、こんなので開かないようにしてましたよね(笑)
でも、あからさまにつけてしまうと、これがデザインにもなってしまう気がします。

おいてみましたが、どうでしょう。

今回、内装色を変えたことで、今後作る物にも統一感を持たせることができます。メイクアップシートを買ってきて、張ってしまえば、色と見た目はとても良い感じです。
実際の使い勝手はまだ試してみてませんが、試してみた様子では、引き出しがとても便利です。どうして、キャンピングカーは最初から引き出しを作らないのかな?
やっぱり安全性からかな・・・。細かい物とかの収納にもすごく良いと思うのは私だけでしょうか。
家族からの評判も良くて良かったです。さて、次は何を作ろうかな・・・
夢が広がります。

2012年7月4日に完成したものを内容を整理してUP
